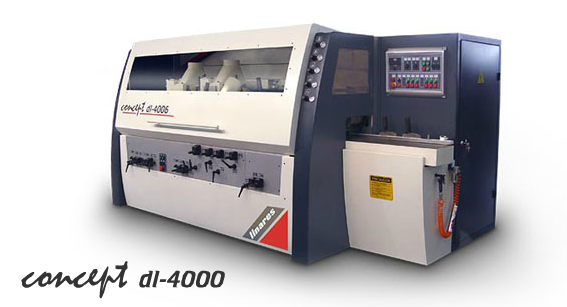

  • El cuerpo fundido como monobloque de fundición, garantiza una estabilidad única a la hora de mecanizar productos de gran calidad a 80 mts/min. de avance.
  • Extremos contrasoportados hidráulicamente aseguran una rigidez absoluta en el largo total del husillo de trabajo, permitiendo mecanizar piezas anchas a gran velicidad manteniendo la misma calidad en toda la pieza. El ajuste axial se realiza sin necesidad de quitar presión de apoyo.
  • El puente de arrastre inclinable facilita enormemente el maquinado de perfiles en ángulo y con una tracción en el avance 100% efectiva, ya que toda la superficie de los rollos de arrastre hacen contacto con la madera.
  • Sistema de pesado de tracción continua inferior posibilitando un arrastre de piezas pequeñas hasta vigas, inclusive a velocidades de hasta 80 mts/min.
  • Opcional, mesas y guías cromadas para el trabajo de materiales abrasivos como el MDF, prolongando la vida útil por muchos años.
  • Jointers rígidos rectos y de forma con movimiento de 0,017mm por cada pasada que asegura una larga vida útil de la herramienta. Mecanismo que permite obtener óptimas calidades superficiales de terminación y altas velocidades.
  • Graseras centralizadas para colizas, correderas, husillos y todas las partes donde es necesario el agregado de grasa.
  • Fuertes prensores de entrada y salida de regulación, solamente con un tornillo, simplificando esta operación con sólo segundos de trabajo.
  • Todos los mandos convenientemente ubicados al frente de la máquina, inclusive el avance y retroceso, sube y baja, rolos de arrastre y comandos a distancia, con la cabina completamente cerrada.
  • Posibilidad de utilizar este eje como multisierra, obteniendo una gran flexibilidad y productividad para diferentes trabajos. Esto es posible debido a la gran robustez del cuerpo y la repotenciación que llega a 40 HP.
  • Corte transversal de los ejes de presición que muestra la configuración con rodamientos apareados de contacto angular, sin duda que este diseño érmite un andar sereno, para obtener calidad a altas velocidades de avance.
  • Bloqueo individual neumático del movimiento axial de los ejes horizontales que permite ajustar los ejes desde fuera de la máquina con la cabina cerrada, simplemente con el movimiento de una válvula neumática.

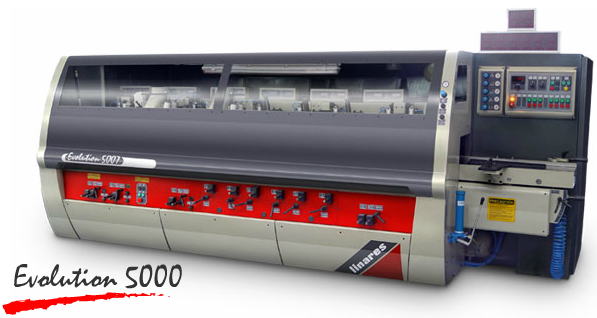

  • El cuerpo fundido como monobloque de fundición, garantiza una estabilidad única a la hora de mecanizar productos de gran calidad a gran velocidad de avance.
  • Prensor de entrada horizontal superior neumático de muy fácil regulación, cuando es necesario ajustarlo a diferentes círculos de corte en tiempos cortos.
  • Sistema de velocidad de avance controlado por variador de frecuencia electrónnico, indicado en el panel de control mediante un medidor electrónico regulado por un potenciómetro.
  • Diseño de ejes de presición con doble par de rodamientos apareados de contacto angular, que sin duda permite un andar sereno para obtener calidad superficial a altas velocidades de avance.
  • Sistema de avance cardánico con cajas reductoras de alta resistencia, le otorga a la máquina gran seguridad en el arrastre. Motores individuales para cada husillo, sostenidos por robustos soportes de hierro fundido.
  • Extremos contrasoportados hidráulicamente aseguran una rigidez absoluta, permitiendo mecanizar piezas anchas a gran velocidad manteniendo una excelente terminación. El ajuste axial se realiza sin necesidad de quitar la presión hidráulica.
  • Opcional, mesas y guías cromadas para el trabajo de materiasles abrasivos, como el MDF, prolongando la vida útil por muchos años.
  • Jointers rígidos rectos y de forma con movimiento de 0,017mm por cada pasada que asegura una larga vida útil de la herramienta.
  • Módulo de sierras partidoras a la salida, de gran calidad para abrir madera, ej. machimbre doble y optimización de materia prima.
  • Prensores de salida de gran rigidez, permitiendo estos profundos cortes de madera con una gran estabilidad de la misma.
  • Sistema robusto de tracción continua superior e inferior, posibilita un excelente arrastre desde piezas pequeñas hasta grandes vigas.
  • Bloqueo individual neumático del movimiento axial de los ejes horizontales que permite ajustar los ejes desde afuera de la máquina con la cabina cerrada, simplemente con el movimiento de una válvula.
Detalles Técnicos

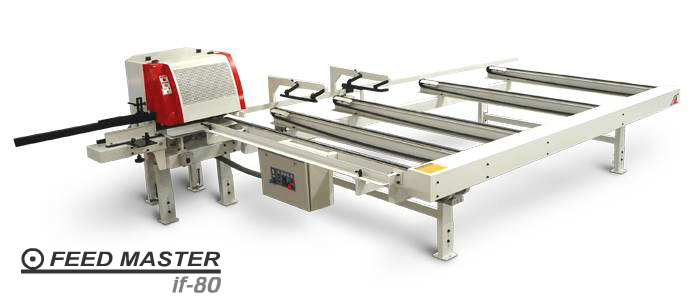

  • Largo mínimo – Máximo: 1800 – 6100 mm
  • Ancho mínimo – Máximo: 50 – 230 mm
  • Espesor mínimo – Máximo: 12 – 100 mm
  • Sección máxima: 100 cm2
  • Peso máximo de cada pieza: 30 KG
  • Número de guías de cadena: 5 piezas
  • Cadena sin rodillo
  • Ancho: 1″
  • Altura de trabajo: 825 mm
  • Acelerador de 2 rodillos
  • Motor de avance: 4 hp
  • Regulación en guía derecha
  • Velocidad de introducción: 30 kg
  • Diámetro de rodillos de avance: 140 x 50 mm
Detalles Técnicos
  • Largo mínimo – Máximo: 1800 – 6100 mm
  • Ancho mínimo – Máximo: 50 – 230 mm
  • Espesor mínimo – Máximo: 12 – 100 mm
  • Sección máxima: 100 cm2
  • Peso máximo de cada pieza: 30 KG
  • Número de guías de cadena: 5 piezas
  • Cadena sin rodillo
  • Ancho: 1″
  • Altura de trabajo: 825 mm
  • Acelerador de 2 rodillos
  • Motor de avance: 4 hp
  • Regulación en guía derecha
  • Velocidad de introducción: 30 kg
  • Diámetro de rodillos de avance: 140 x 50 mm

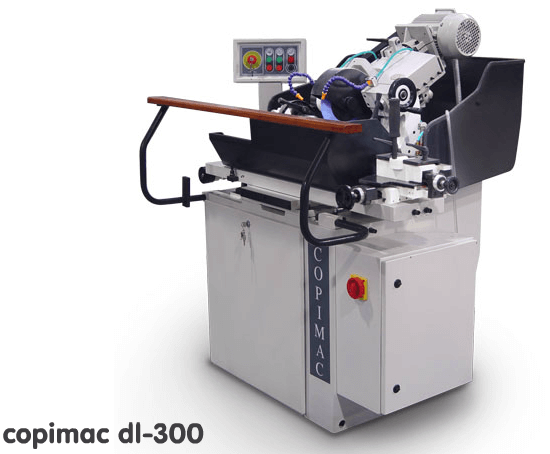

  • Crear sus propios perfiles dejó de ser un problema. La flexibilidad que esta afiladora brinda para el copiado de cualquier tipo de forma de cuchillas en acero rápido como así también en metal duro, no es comparable a ninguna otra en el mercado, ya que su suavidad de movimiento, variador de velocidad electrónico y su sistema de diamantado DE PUNTO DE ORIGEN CONSTANTE, son condiciones necesarias para obtener la repetitividad necesaria en la forma y dimensiones que una moldura necesita.
  • Punto de origen constante: Es una ventaja real a la hora de diamantar nuestra piedra de afilado, ya que la punta del diamante permanece siempre en la misma posición y es la piedra de afilar la que se mueve hacia el diamante. Este sistema nos permite conocer y mantener la piedra a la misma distancia del apoyo de la cuchilla.
  • Sistema de velocidad de la piedra de afilado controlado por variador de frecuencia electrónico. Estos valores de velocidad son ajustados mediante un potenciómetro ubicado en el panel de control.

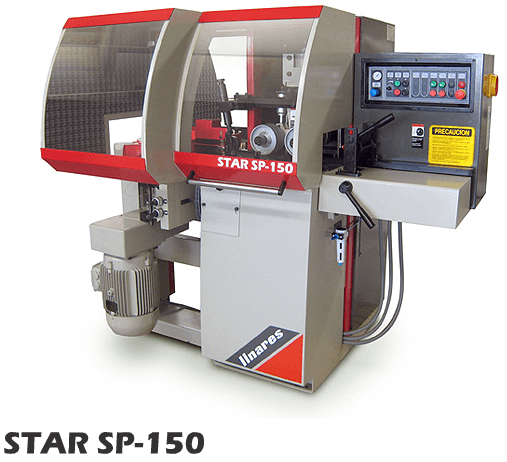

Especificaciones técnicas
  • Top and Bottom pneumatic feed roller
  • axial movement for spindles: 22 mm
  • Spindles diameter: 40 mm
  • Saw diameter: 250 mm
  • Individual inclinable left vertical spindle: 5°+20°
  • Overall inclination degree: +/- 30°Cutting capacity: 150 x 80 cm
  • Feed speed range electronically variable: 10 – 60 m/min
  • Feed motor: 5 hp
  • Right vertical: 12,5 hp
  • Left vertical: 12,5 hp
  • Max. pneumatic pressure: 6 bar
  • Air speed: 30 – 35 m/seg
  • Air volume: 3000 m3/h
  • Weight: 750 kg
  • Chromed bed plates
  • Frecuency controlled feed speed
